Grafieken en Pluimen

Actuele weergrafieken

Diverse grafieken met zowel verwachtingen als lopende maand en jaar data van het weer in Nederland: temperatuur, wind en neerslag, watertemperatuur en ijsdikte. Verder grafieken van een aantal factoren die de kans op een koude winter in Nederland kunnen benvloeden: de NAO index, de AO index, en de zonneactiviteit.

15 daagse pluim van ECMWF




15 daagse ECMWF pluim voor de temperatuur. De temperatuurpluim van het Europese ECMWF met de temperatuurverwachting t/m 14 dagen vooruit.
Bron: http://weerplaza.nl/15daagseverwachting/



15 daagse pluim van NCEP GFS




15 daagse NCEP GFS pluim voor de temperatuur. De temperatuurpluim van het Amerikaanse NCEP met de temperatuurverwachting t/m 2 weken vooruit.
Bron: http://weerplaza.nl/15daagseverwachting/



KNMI pluim met neerslag, wind en temperatuur verwachting

Temperatuur

Temperatuur


10 daagse ECMWF pluim van het KNMI
Bron: http://projects.knmi.nl/exp/



KNMI ijspluim met watertemperatuur / ijsdikte verwachting




Watertemperatuurverwachting KNMI ECMWF-pluim.
Bron: http://projects.knmi.nl/exp/

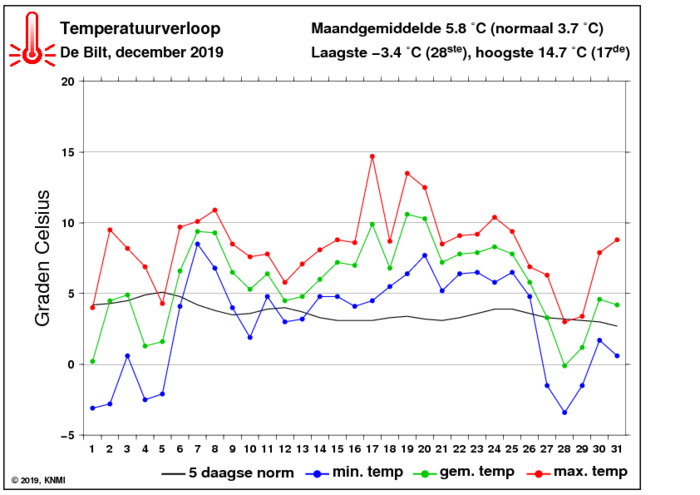

Grafiek temperatuur huidige maand




Grafiek met de maximum, minimum en gemiddelde temperatuur van de huidige maand.
Bron: http://www.knmi.nl/nederland-nu/klimatologie/maand-en-seizoensoverzichten/lopende_maand

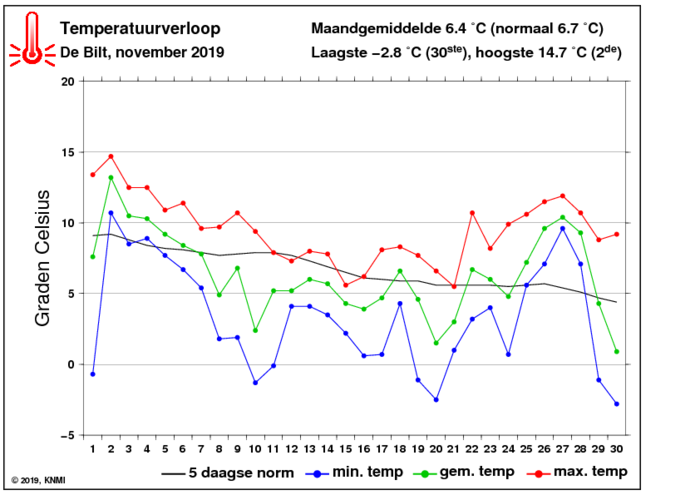

Grafiek temperatuur vorige maand




Grafiek met de maximum, minimum en gemiddelde temperatuur van de afgelopen maand.
Bron: http://www.knmi.nl/nederland-nu/klimatologie/maand-en-seizoensoverzichten



Grafieken van het lopende jaar en de laatste 12 maanden




Dagwaarden van de gemiddelde temperatuur in het lopende jaar.
Bron: http://www.knmi.nl/nederland-nu/klimatologie/grafieken/jaar




Etmaalgemiddelde temperatuur met voortschrijdend gemiddelde (31 dagen) van de laatste 12 maanden.
Bron: http://www.knmi.nl/nederland-nu/klimatologie/grafieken/jaar




Temperatuuranomalie, 31-daagse voortschrijdend gemiddelde van de laatste 12 maanden.
Bron: http://www.knmi.nl/nederland-nu/klimatologie/grafieken/jaarr



Actuele en verwachte NAO index

NB: lagere NAO index = grotere kans op koud winterweer.


Grafiek met de Noord-Atlantische Oscillatie (NAO) index van de afgelopen maanden tot de huidige waarde, en een ensemble verwachting tot 14 dagen vooruit. Een lagere waarde van de NAO-index verhoogt de kans op een koudere winter in Nederland.
Bron: http://www.cpc.ncep.noaa.gov/products/precip/CWlink/pna/nao_index_ensm.shtml



Actuele en verwachte AO index

NB: lagere AO index = grotere kans op koud winterweer.


Grafiek met de Arctische Oscillatie (AO) index van de afgelopen maanden tot de huidige waarde, en een ensemble verwachting tot 14 dagen vooruit. Een lagere waarde van de AO-index verhoogt net als bij de NAO-index de kans op een koudere winter in Nederland. De AO index en NAO index hangen met elkaar samen, wat aan de grafieken is te zien.
Bron: http://www.cpc.ncep.noaa.gov/products/precip/CWlink/daily_ao_index/ao_index_ensm.shtml







10 daagse pluim

10 daagse Ensembleverwachting ook wel Pluim genoemd

ENSEMBLEVERWACHTING (PLUIM) 15 DAGEN

15 daagse ensembleverwachting ook wel Pluim genoemd

15 daagse ensembleverwachting ook wel Pluim genoemd

De Pluim

De onzekerheid van de verwachting neemt toe met het groeien van de termijn van de verwachting. Met het Ensemble Prediction System (EPS) wordt een schatting gemaakt van die onzekerheid.

Na het maken van de operationele verwachting met een rekenmodel met hoge resolutie wordt de berekening 51 maal herhaald. Dit gebeurt met een model met lagere resolutie om rekentijd te besparen.

De eerste herhaling gebeurt met dezelfde uitgangstoestand als de ‘run’ met het hoge resolutie-model die de operationele verwachting opleverde. Deze zogenoemde controle-run biedt de mogelijkheid het effect van de verlaagde resolutie te bekijken door vergelijking met de operationele run. Bij de overige herhalingen is zowel de begintoestand als de modelfysica verstoord t.o.v. de beide eerste runs; dit om de effecten van onzekerheden in die begintoestand en modelfysica te simuleren.

Iedere individuele modelberekening van het ensemble van 52 runs geeft zijn eigen verwachting voor bijvoorbeeld temperatuur, luchtdruk, neerslag, en windsnelheid. Als alle 52 verwachtingen voor een grootheid worden uitgezet tegen de tijd dan ziet het totale plaatje eruit als een soort rookpluim: vandaar de naam pluimdiagram of kortweg pluim.

Het KNMI publiceert twee pluimen, een 10- en 15-daagse. In de 15-daagse pluim is ook informatie opgenomen over de gecumuleerde hoeveelheid neerslag die wordt verwacht en de windstoten. In het winterhalfjaar wordt informatie gegeven over sneeuwintensiteit, in het zomerhalfjaar over de onstabiliteit van de atmosfeer.

Legenda pluimen

  • De rode lijn: de operationele ECMWF-verwachting
  • De blauwe lijn: de onverstoorde controle-run
  • De groene lijnen: de 50 verstoorde verwachtingen
  • De bruine stippellijn: het ensemble-gemiddelde (van 51)
  • De bruine bolletjes: de zogenoemde gidsverwachting, voor de minimum- en maximumtemperatuur, afgeleid op basis van o.a. de operationele verwachting, het ensemble-gemiddelde, en -statistisch- gecorrigeerd voor systematische fouten
  • Cape (zomer): onstabiliteitsindex
